In der zerspanenden Fertigung gibt es verschiedene Strategien, um Werkstücke vor der CNC-Bearbeitung exakt auszurichten. Eine der wichtigsten davon ist das sogenannte Best Fit Alignment. Dieser Artikel erklärt, was hinter dieser Methode steckt, wann sie sinnvoll ist und wie sie korrekt umgesetzt wird, damit Bauteile beim ersten Durchlauf maßhaltig gefertigt werden – ganz ohne Ausschuss und Nacharbeit.
Was ist ein Best Fit Alignment?
Das Best Fit Alignment ist die geeignetste Strategie für Bauteile, die über keine Bezugsflächen (Datum-Features) verfügen, an denen man sich ausrichten könnte – oder für Teile, die auf ein Endmaß fertigbearbeitet werden müssen. Mit dieser Methode lassen sich Bezugsmerkmale rechnerisch erzeugen, anhand derer das Bauteil zunächst ausgerichtet und anschließend geprüft werden kann. Das Vorgehen entspricht dabei bewährten Methoden aus der Koordinatenmesstechnik (KMG-Prüfung).
Ziel des Best Fit Alignment ist es, eine optimale Ausrichtung zu berechnen, die alle geometrischen Randbedingungen und zu bearbeitenden Merkmale des Bauteils bestmöglich erfüllt. Die Gesamtabweichung von der Sollgeometrie soll dabei minimiert werden – also jene Fehler, die durch Größenabweichungen, Positionsversatz oder Formvariationen einzelner Merkmale entstehen können.
Besonders nützlich ist diese Methode beispielsweise in der Verbundwerkstoff-Fertigung und der additiven Fertigung, um Verzug an Bauteilen auszugleichen, oder im Bereich Guss und Schmiede, um Unter- oder Übermaße infolge von ungleichmäßigem Materialfluss zu kompensieren.
Warum sollten Sie ein Best Fit Alignment einsetzen?
Die Vorteile dieser Ausrichtstrategie liegen auf der Hand:
- Umgang mit variablen Rohteilen: Ihre Bearbeitungsprozesse können Schwankungen im Rohmaterial problemlos verkraften.
- Ideal bei Maßabweichungen: Die Technik eignet sich hervorragend für Teile, die Über- oder Untermaß aufweisen oder leicht verzogen sind.
- Keine festen Bezugspunkte nötig: Da das Best Fit Alignment keine fixen Referenzpunkte benötigt, ist es ideal für Bauteile ohne vorhandene Bezugsflächen.
- Günstigere Vorrichtungen: Statt teurer schwimmender Spannsysteme können kostengünstige, generische Vorrichtungen verwendet werden.
- Spannungsfreie Bearbeitung: Bauteile können in ihrem freien, unverspannten Zustand bearbeitet werden, anstatt sie in eine überbestimmte Vorrichtung zu zwingen.
- Ausrichtung komplexer Geometrien: Hochwertige Bauteile mit komplexen Merkmalen und Freiformflächen, die sich nicht präzise über Bezugsflächen ausrichten lassen, werden zuverlässig positioniert.
- Ein Programm für alle Teile: Das nominale Bearbeitungsprogramm kann für jedes Bauteil verwendet werden – individuelle, adaptive Programme für jedes einzelne Teil entfallen.
Die Methode für ein präzises Best Fit Alignment
Wer maximale Genauigkeit erreichen will, sollte manuelle Eingriffe aus dem Ausrichtprozess konsequent eliminieren. Nur ein automatisierter Ablauf garantiert wirklich reproduzierbare Präzision.

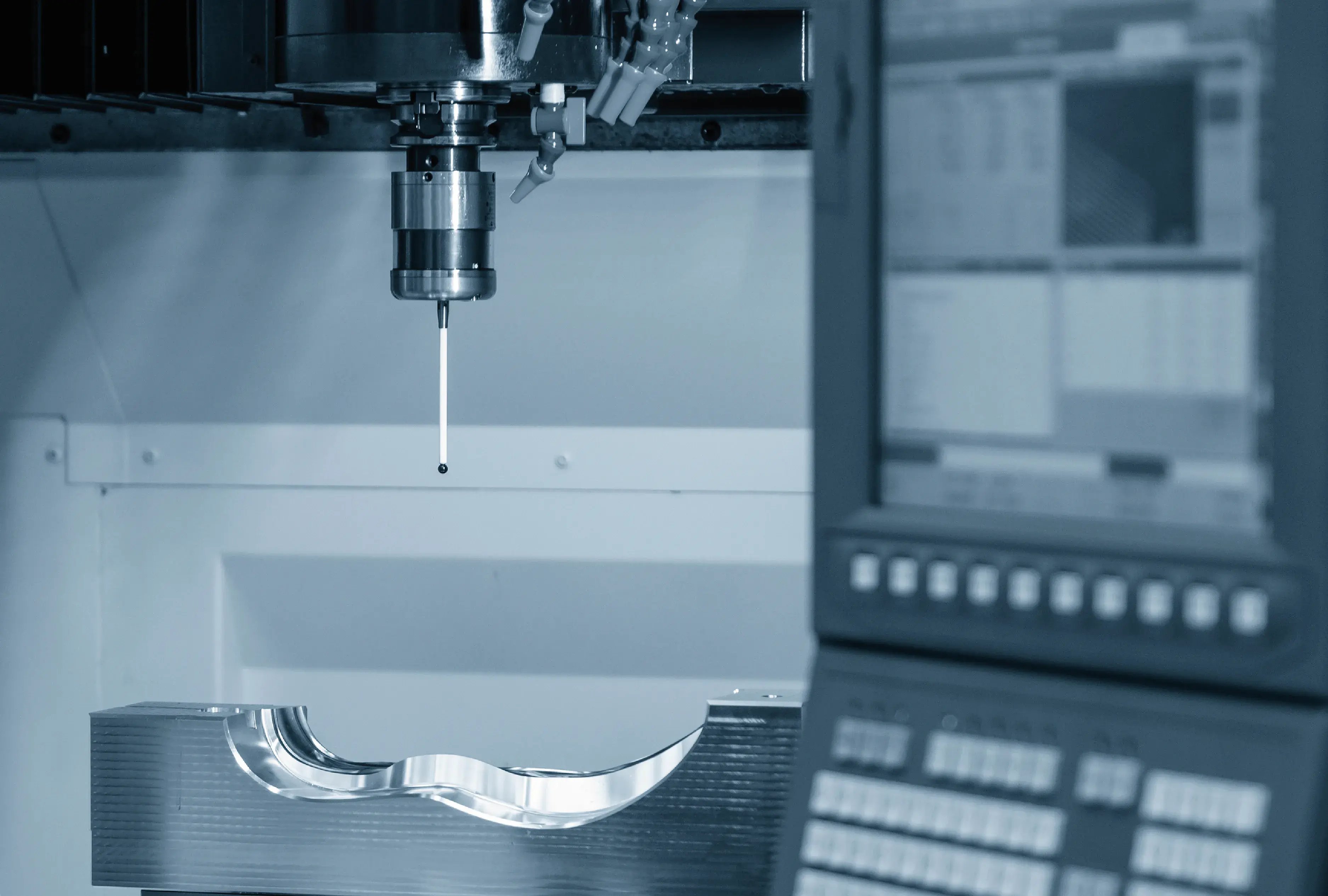

Moderne Softwarelösungen zur automatisierten Werkstückausrichtung machen genau das möglich: Ein Messtaster erfasst das Bauteil an definierten Punkten direkt auf der Maschine und sammelt so die notwendigen Messdaten. Auf Basis dieser Daten berechnet die Software das optimale Best Fit Alignment, mit dem das Bauteil innerhalb der Toleranzen gefertigt werden kann. Die berechnete Ausrichtung wird anschließend automatisch an die Maschinensteuerung übertragen, die der Maschine exakt vorgibt, wo zu zerspanen ist. Ein manuelles Eingreifen ist nicht erforderlich – Maschine, Steuerung und Software kommunizieren vollautomatisch miteinander.
Ein entscheidendes Merkmal fortschrittlicher Systeme ist die Berechnung und Anwendung eines Best Fit Alignment über sechs Achsen (6-Achs-Best-Fit). Damit lässt sich Genauigkeit im Mikrometerbereich erzielen und eine echte Kompensation der tatsächlichen Bauteillage realisieren.
Durch die automatisierte Erstellung des Best Fit Alignment lassen sich zudem die typischen Einschränkungen dieser Strategie überwinden:
- Flexibilität: Dank Automatisierung lassen sich Ausrichtungen an unterschiedlichste Bauteile, Toleranzen, Werkstoffe und Stückzahlen anpassen – vom Einzelprototyp bis zur Serienfertigung.
- Konstante Qualität: Die Kombination aus Best-Fit-Strategie und Automatisierungssoftware ermöglicht gleichbleibende Qualität durch die Industrialisierung des Bauteilprozesses.
- Keine vorgelagerte KMG-Messung: Die Ausrichtung wird prozessbegleitend direkt auf der CNC-Maschine erstellt – eine separate Vorab-Prüfung auf dem Koordinatenmessgerät entfällt.
- Kontrolle während des Prozesses: Die Ausrichtung kann während der gesamten Bearbeitung automatisiert überprüft und bei Bedarf neu berechnet werden. Da keine manuellen Eingaben nötig sind, wird das Risiko kumulativer Fehler vollständig ausgeschlossen.
Starten Sie jetzt mit dem Best Fit Alignment
Wenn Sie auf der Suche nach der passenden Ausrichtstrategie für Ihre komplexen Bauteile sind, sollten Sie das Best Fit Alignment unbedingt in Betracht ziehen. Es kommt vor allem bei Bauteilen ohne Bezugsflächen zum Einsatz, da eine Gesamtausrichtung auf Grundlage zahlreicher Messpunkte über das gesamte Bauteil hinweg berechnet wird.
Doch wie dieser Artikel gezeigt hat, ist das erst der Anfang der Vorteile – insbesondere, wenn die Best-Fit-Berechnung durch eine geeignete Software automatisiert erfolgt. Sie lösen damit nicht nur das Problem fehlender Bezugsflächen, sondern beseitigen zugleich die meisten (wenn nicht sogar alle) Schwierigkeiten, die mit manuellen Ausrichtmethoden verbunden sind.
Machen Sie den ersten Schritt zu einem effizienteren und mikrometergenauen Rüstprozess – und entdecken Sie, wie produktiv Ihre Fertigung wirklich sein kann.
Übrigens: Wenn Ihre Bauteile über Bezugsflächen verfügen, ist möglicherweise eine Datum-Ausrichtstrategie (Bezugsflächen-Ausrichtung) die bessere Wahl für Sie.
